概述
       ZXRX型容性設備在線監測系統可監測35kV～750kV電壓等級的電力變壓器套管、高壓電抗器套管、電流互感器、容性電壓互感器、耦合電容器、避雷器等高壓電氣設備的絕緣狀況。
容性設備在線監測系統采用分層分布式結構,綜合運用先進傳感器技術、同步采樣技術、程控放大技術、數字信號處理技術、計算機技術等,實現了信號采集的數字化和智能化,并由現場總線將實時數據送入容性設備在線監測系統后臺數據庫中保存。通過網絡通信還可以把容性設備在線監測系統的監測數據匯集到上層的數據管理和專家診斷系統,實現對變電站內容性設備絕緣狀態的在線監測和診斷。
       容性設備在線監測單元采用模塊化設計結構,所有測量單元的硬件結構完全相同,均由傳感器模塊、數據采樣模塊、微處理器模塊、通訊及電源管理模塊分構成,硬件的通用性極強,可互換使用。容性設備絕緣在線監測裝置適用于110kV～750kV電壓等級的主變套管、高抗套管、電流互感器、電壓互感器、耦合電容器和氧化鋅避雷器的在線監測及故障診斷。

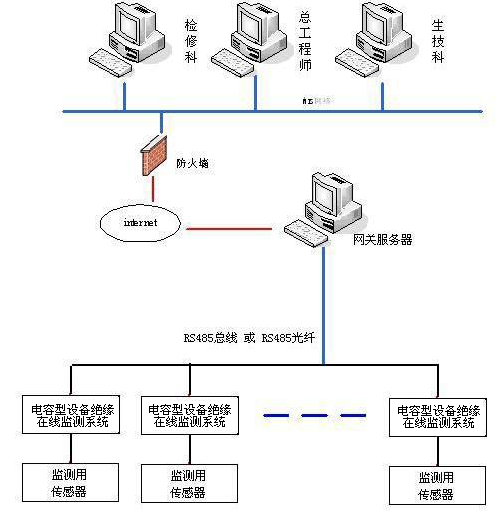

      工作原理圖       運行界面         主界面主要包括線路設備列表、單元列表、特征值記錄趨勢圖及采集信息控制區域。主界面主要功能為顯示采集數據，數據記錄信息。從趨勢圖中點擊某個特征值可以查看波形縮略圖。

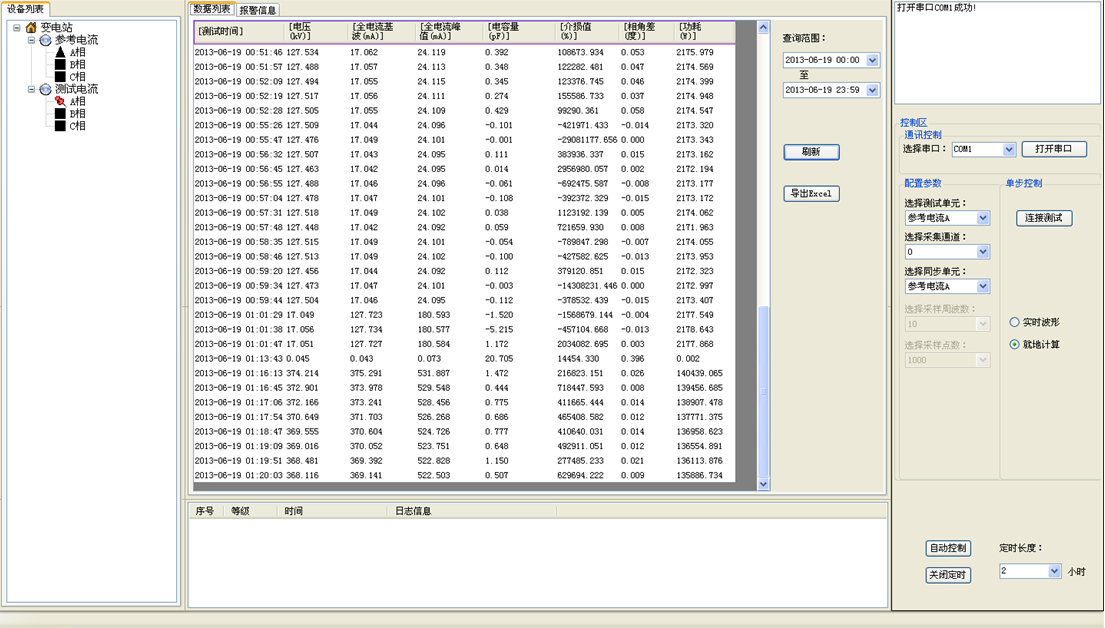

       在此測試軟件中，相對介損是指監測電流/參考電流的值。顯示如圖1所示界面：
a) 選擇對應通訊串口（根據工控機的通訊口選擇）。點擊“打開串口”按鈕，在圖1界面右上角對話框會提示“打開串口成功”。
b)“選擇測試單元”、“選擇采集通道”及“選擇同步單元”按鈕都可與“連接測試”按鈕配套使用，對線路中任意單元的任意通道進行通訊測試。
c) 若通訊正常，在圖1右上角會提示通訊正常。若通訊異常，在對話框中會以紅字提示通訊異常。此情況，請檢查線路連接是否正確。
d) 通訊連接成功后，可手動輸入“定時長度”，時長不小于0.009小時。點擊“自動控制”按鈕，然后點擊“刷新”按鈕，在圖1中間對話框會顯示測試數據。
e) 若需導出數據，可點擊“導出Excel”按鈕，導出數據。
f) 點擊數據列表中任意一組數據，出現圖2所示對話框。
