概述
       輸電線路避雷器在高壓電網中應用日趨廣泛，在線監測避雷器特性參數，是設備狀態評價的有效手段，對電網運行安全有重要意義。
       避雷器在線監測終端針對高壓輸電線路避雷器運行狀態，可實現多種參數實時在線監測：1）避雷器泄漏電流；2）避雷器動作電流峰值、避雷器動作時間和累計動作次數及現場大小表盤計數顯示等。并可以通過GPRS通信信道傳輸?shù)街髡鞠到y(tǒng)，以便及時全面的了解避雷器運行整體運行狀況。
       產品介紹

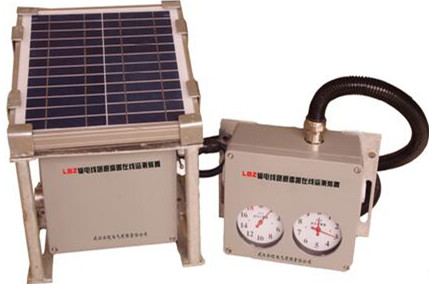

       避雷器在線監測終端是由太陽能電池板、數據采集機箱和傳感器機箱三部分組成，傳感器計數器機箱完成避雷器的信號取樣及動作電流表盤計數顯示等功能，太陽能電池板加數據采集機箱完成避雷器的狀態參數采集，然后通過GPRS通信方式將采集結果發送到監控主站系統，以便進行分析和處理。
       傳感器箱里面裝有泄漏電流傳感器，大小動作電流傳感器，及現場大小計數表盤，傳感器全部為穿芯式傳感器。數據采集機箱包括GPS/GPRS天線，采集單元，蓄電池，和溫濕度傳感器。傳感器機箱通過連接線與數據采集機箱直接連接，為數據采集機箱內的采集單元提供泄漏電流和動作電流取樣信號；太陽能電池板電源線通過航插接頭與數據采集機箱連接，為數據采集機箱內的電池提供充電電源。采集單元負責泄漏電流和動作電流采集，并通過GPRS將采集結果發送到監控主站；采集單元利用GPS提供精確的時間，可以記錄動作電流的動作時間。采集單元箱還外接有溫濕度傳感器，可以采集環境溫濕度，為避雷器泄漏電流的分析提供依據。采集單元箱放在太陽能電池板下面，防雨，防曬，太陽能電池板及傳感器箱連接線采用金屬軟管防護，保證裝置可靠運行。
                                                                                                 圖 1
       產品特點
1)  高效率太陽能取電：在陰雨天氣也能正常供電（平均照度Eav=10）；太陽能板玻璃具有自清潔能力。
2)  低功耗：整機休眠功耗<60mW。
3)  后備電源：采用高性能蓄電池，終端在只使用后備電源的情況可以連續工作2周以上。
4)  采用GPRS通信功能，實現采集數據無線傳輸功能。
5)  參數在線整定：支持手機短信、主站遠程等維護方式，實現定值參數的遠程整定。
6)  采用穿芯式傳感器，直接串入避雷器接地引下線對信號取樣。
7)   具備動作次數采集及現場大小表盤計數顯示、大動作電流峰值采集、動作時間記錄和遠傳功能。
8)   具備泄漏電流自動采集功能，采集時間間隔可修改。
9)  改進型戶外結構設計：體積小巧，外殼密封，能防塵、防雨、防腐蝕。
10) 安全可靠，運行穩定、日常維護量小。

       產品功能
       避雷器在線監測終端能夠?qū)崿F(xiàn)避雷器泄漏電流，動作電流采集等功能，同時具備通信功能，通過通信信道將信息上傳主站系統。
1)  數據采集和處理：按照設定采樣間隔自動采集避雷器泄漏電流，避雷器環境溫濕度，避雷器動作電流，終端內部芯片溫度，終端蓄電池電壓等參數，進行本地運算，濾波和存儲，并通過GPRS上傳到主站，同時支持主站召喚終端的當前泄漏電流，動作電流采集結果，以及終端安裝位置經緯度，自檢狀態，軟件版本等信息。
2)  對時功能：采用GPS自動進行自動校時，提供動作電流采集時間。
3)  遠方參數配置功能：接收主站下發的定值參數，同時支持主站召喚終端的當前定值。
4)  自診斷、自恢復功能：具有上電及軟件自恢復功能，對程序運行狀態監測。定期對內部重要的芯片進行檢測，出錯時向子站或主站告警并上報內部工況。
5)  故障就地指示功能：可提供LED閃光就地指示。
6)  數據保存功能：通信中斷后能實現數據當?shù)乇４?，支持歷史數據補充上傳。
7)  結構設計合理：現場安裝方便。
8)  電源：支持太陽能取電，后備電源能保持2周以上的工作時間。
智能電源管理功能：后備電源管理模塊需要對電池進行防過充、電池活化等智能管理。
