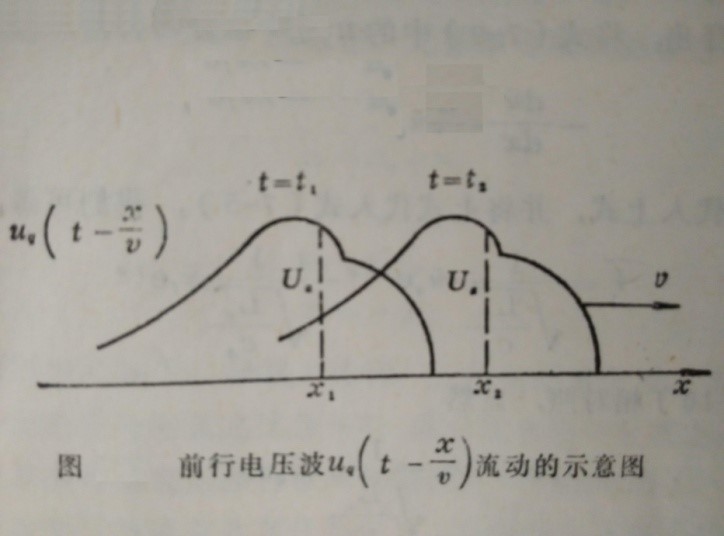

答：目前線路防雷的主要措施是安裝線路防雷裝置，關于防雷裝置的保護范圍（即保護距離長度）問題在實際工程中經常被提及。因雷電波上升沿陡峭，持續時間為μs級，可視為一高頻脈沖波，根據高電壓技術中關于波沿線路傳輸推導公式如下：         波速v=1√L0C0，其中L0為線路等效阻抗，C0為線路等效電容。一般速度值可取1.22～1.34×108m/s。
        按照該速度估算雷電波傳輸50米距離所需時間約0.1μs ，100米的傳輸距離所需時間約0.8μs，200米傳輸距離約需1.6μs。
        在計算防雷裝置保護距離中離不開一個重要的特性：伏秒特性。任何絕緣介質都有一個伏秒特性曲線，在國家標準和行業標準明確規定：防雷裝置伏秒特性曲線低于絕緣子伏秒特性曲線至少15%。

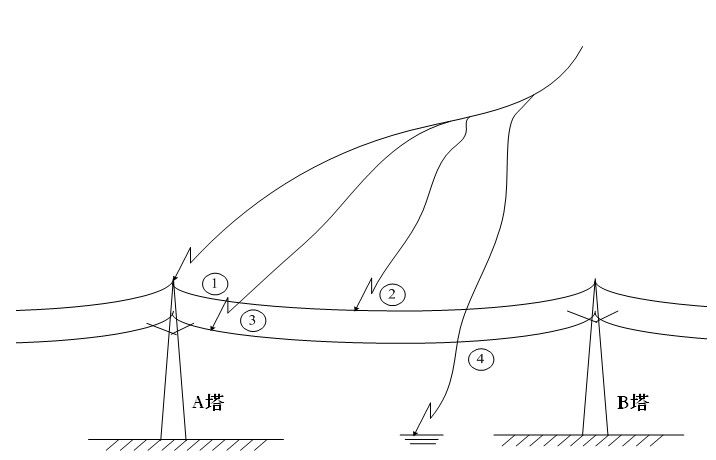

        以100kV的雷電沖擊電壓波為例，在該幅值的沖擊電壓作用下，10kV絕緣子可能在1μs時間內被擊穿閃絡，那么防雷裝置在同樣電壓作用下被擊穿所需時間必須小于0.85μs。         因?yàn)槔讚艟€路是一個隨機事件，上圖代表雷擊桿塔的不同位置。如果B塔安裝了防雷裝置，A塔沒有安裝防雷裝置。A、B塔檔距設定為150米。如果雷擊點為①，以100kV幅值的雷電波為例，在A塔遭受雷擊后1μs內其絕緣子可能未發生擊穿，此刻雷電波頭已沿導線傳播了約120米，未到達B塔處。之后的下一刻A塔絕緣子擊穿閃絡，而B塔的防雷裝置因未承受過電壓不會發生閃絡，B塔防雷裝置未能對A塔形成保護。同樣道理，如果雷擊點③距離A塔距離足夠短，而距離B塔足夠遠，同樣不能對A塔形成保護。
        如果雷擊發生在②點，或者距離B塔距離足夠雷電波先傳導到B塔，B塔的防雷裝置可有效動作，對線路形成保護。當然其中需要把防雷裝置在100kV幅值雷電波沖擊下的動作時間考慮進來。如果雷電波作用在防雷裝置上時間不足0.85μs而作用在A塔上絕緣子的時間已超過1μs,那么A塔的絕緣子同樣會發生擊穿閃絡。
        以上只是一個特例計算，為了說明雷電波在導線中的傳輸過程，未考慮波在線路末端或阻抗變化點的反射和折射效應，在實際工程應用中的工況更為復雜，包括線路走向的變化、線路絕緣層介質物理特性、導線弧垂彎曲程度、架空高度、三相導線的平行度和距離等等因素都會影響雷電波的傳播速度。
        所以，在實際工程應用中單純地計算防雷裝置的保護距離應用意義不大，更科學的辦法應根據歷史雷電活動參數進行概率統計，對于落雷概率大的區域范圍內應加大雷擊防護力度，落雷概率小的區域選擇性地進行防護，最客觀和直接的依據是基于雷電活動規律統計數據和線路近年來的歷史雷擊故障記錄。通過差異化線路防雷設計有效降低線路雷擊跳閘率至預期的目標范圍內，即實現架空線路雷擊防護目的。
