110kV及以上交流單芯電纜外護層絕緣在線監測系統

日期：2017-02-16 瀏覽次數： ...
背景介紹
隨著電網建設的高速發展，電力電纜的使用越來越廣泛，電力電纜在正常環境中的壽命為20-30年，由于電纜敷設在電纜溝或直接埋入地下，敷設環境的不同極大的影響電纜的壽命。
采用測量、分析和判別方法，結合系統的歷史和現狀，考慮環境因素，對電纜絕緣狀態進行評估，判斷其處于正?；蚍钦顟B(tài)，能準確和及時的了解電力電纜的絕緣狀態，大幅度減少日常維護的工作量和開支。
采用線路供電、傳感器采集、數據無線傳輸的在線監測裝置，能實時采集電纜金屬護套接地環流及電纜頭溫度、電纜絕緣體相對介損值等參數，可掌握電纜在運行過程中絕緣的老化狀況，及時發現異?，F象并采取整改措施，避免事故的發生。電纜絕緣在線監測的長期運行，將會積累寶貴的歷史數據，給電力系統工作人員對電纜線路進行系統評估提供數據資源。
電纜絕緣監測方案

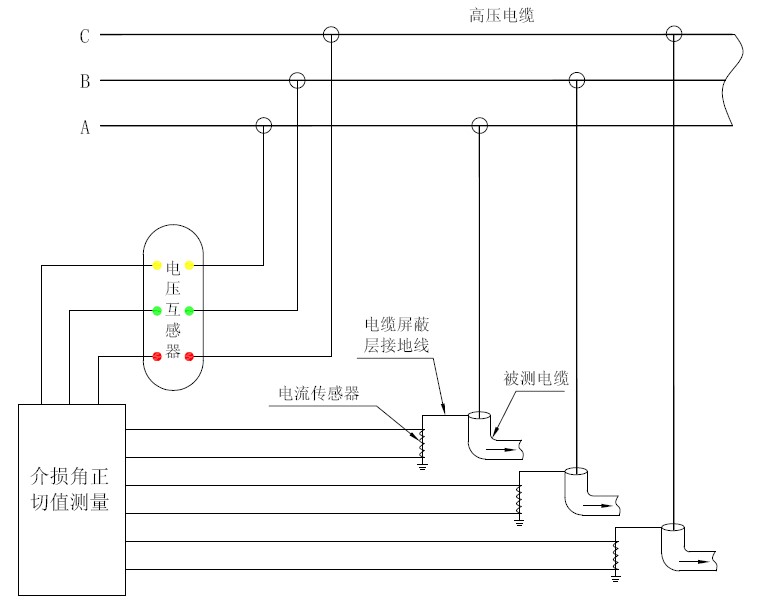

       通過監測電纜施加的電壓與流過電纜絕緣體的泄漏電流，計算相對介損值，可以發現電纜絕緣發生的早期劣化，實現對電纜主絕緣的檢修預警。

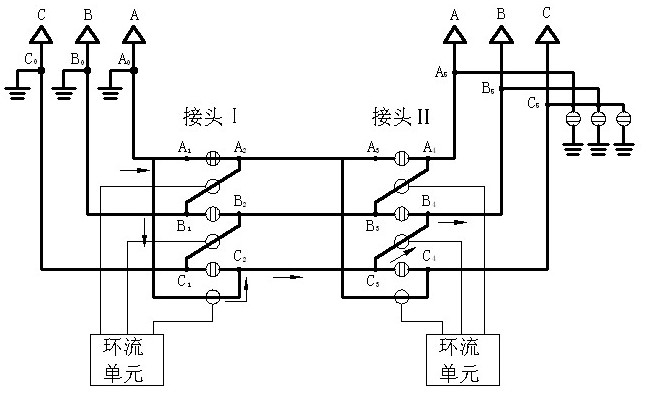

電纜護套出現缺陷時的護層接地電流與正常情況下至少相差一個數量級，因此，可將電纜護套環流的大小及相對變化量作為電纜絕緣等故障的判斷依據。
當電纜接頭接觸電阻過大或絕緣不好漏放電時，接頭處會出現過熱現象，通過監測電纜中間接頭處溫度，可及時發現電纜故障點。
       本系統測量電纜絕緣體介損、金屬外護套接地環流及電纜頭溫度，采集數據通過GPRS或光纖的方式，以一定的時間間隔遠程傳輸到計算機后臺服務程序，后臺服務程序收集數據后建立歷史數據文件，并將這些數據繪制成各種曲線，電纜運行維護人員可根據這些曲線提供的信息來了解整條電纜的長期運行狀態。
       本系統測量電纜絕緣體介損、金屬外護套接地環流及電纜頭溫度，采集數據通過GPRS或光纖的方式，以一定的時間間隔遠程傳輸到計算機后臺服務程序，后臺服務程序收集數據后建立歷史數據文件，并將這些數據繪制成各種曲線，電纜運行維護人員可根據這些曲線提供的信息來了解整條電纜的長期運行狀態。
技術指標及特點

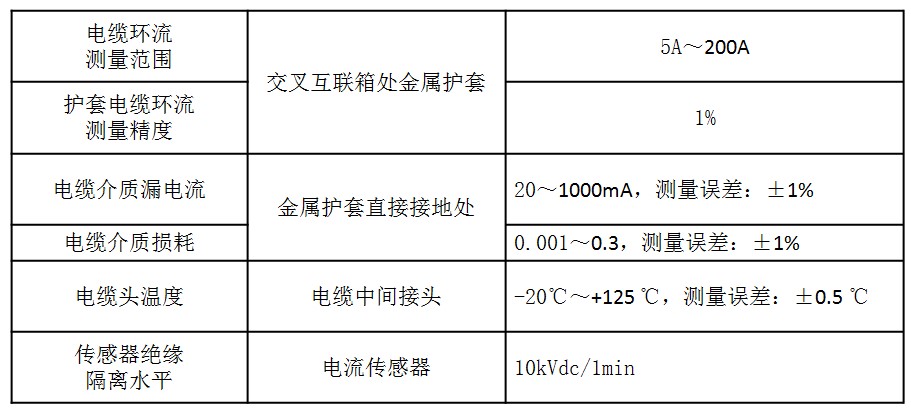

1、監測裝置技術指標

2、系統特點及優勢
(1) 靈活的電源方式
     支持電纜感應取電方式、支持太陽能電池板取電方式、支持220V交流電源輸入。
(2) 靈活的通訊方式
     GPRS無線通訊、支持專網通訊。
(3) 高準確度
     采用高性能信號調理技術，解決大量程互感器的小電流測量非線性誤差。采用GPS衛星同步技術，解決電纜線路電壓和絕緣體泄露電流同步測量。
(4) 防水性強
     具有認證的防水機箱，能夠滿足IP68的防水要求。特殊處理的傳感器，能夠長期泡在水中而不受損壞；內部電路板采用三防處理。
系統應用領域
     系統主要應用在110kV及以上交流單芯電纜外護層絕緣狀態監測領域。

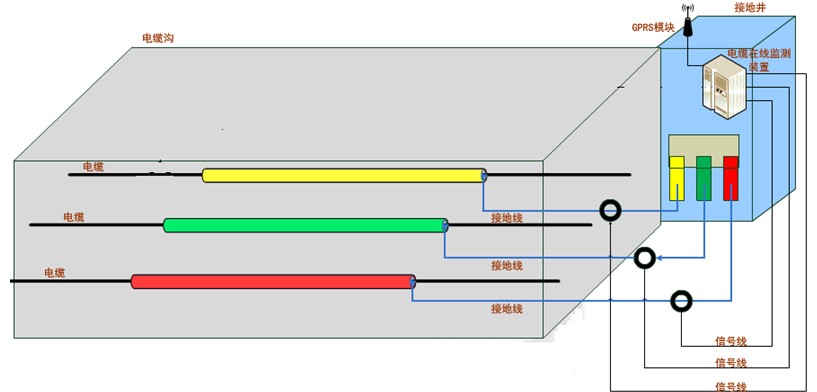

裝置安裝示意圖及效果




設備安裝示意圖及效果
