        當直流輸電系統以單極大地回線方式或雙極不平衡方式運行時，將引起變壓器直流偏磁，從而導致變壓器的損壞、保護誤動、引起噪聲等問題，為研究解決直流偏磁對區域性交直流電網的不利影響，我公司以宜昌地區換流站接地極附近的10多座變電站為對象，構建了交直流混聯電網直流偏磁同步監測預警系統，實現對區域電網中直流偏磁電流分布開展同步監測，總結電網中直流偏磁電流的分布規律，為區域電網統籌開展電網及設備直流偏磁的量化分析和抑制措施的優化和制定提供技術支撐。運行數據表明,該系統能夠準確同步監測區域電網中交流變電站直流電流分布情況,為開展直流偏磁治理工作提供有效的技術依據和驗證手段。

直流偏磁同步監測系統架構

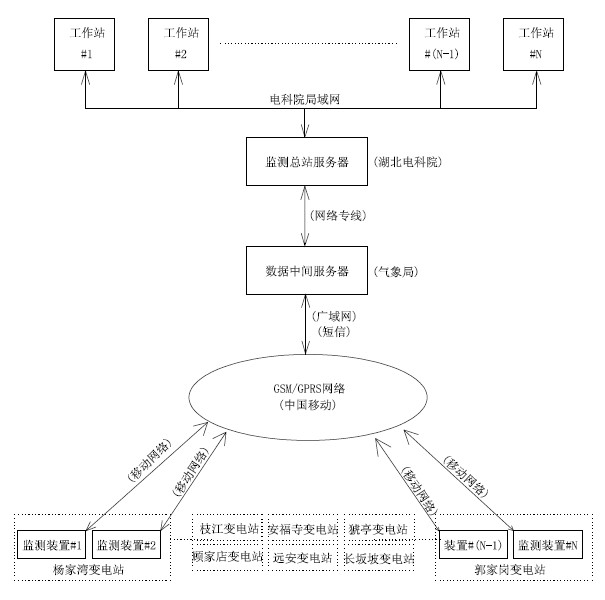

        為構建區域性同步監測平臺，系統監測點的擴充必須方便及靈活，同時隨著記錄數據量的增加，后臺軟件系統的數據分析處理能力和運行效率需滿足系統大型化發展要求。實際構建的系統架構如圖1所示，監測的特征變電站分布如圖2所示，傳感器及監測單元現場安裝效果如圖3所示。監測裝置基于無線網絡平臺設計，與數據中間服務器之間進行數據的雙向?qū)崟r傳輸；監控總站服務器及軟件系統在電網公司內網運行，實現對直流偏磁現象的監測、動態分析及預警；監測總站服務器與多個數據中間服務器之間通過專網進行數據通訊，外網接收數據，內網查看數據，實現內外網的物理隔離和安全通訊要求。                                                                                                      圖1 系統結構示意圖

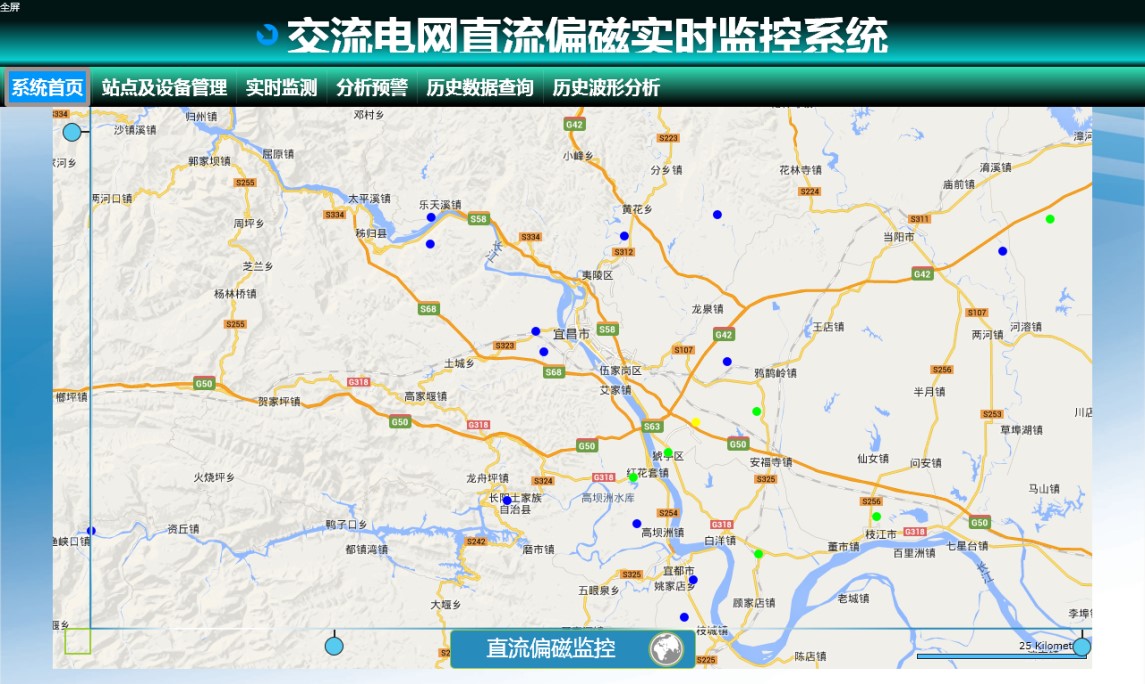

                                                                                                     圖2 特征變電站分布圖

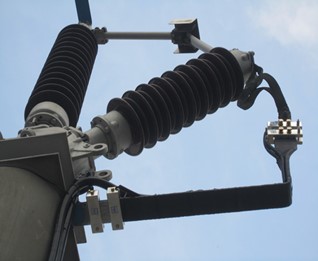

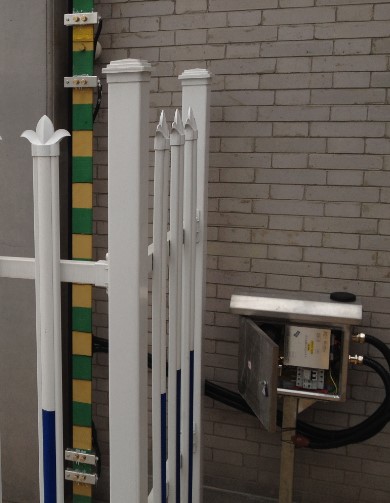

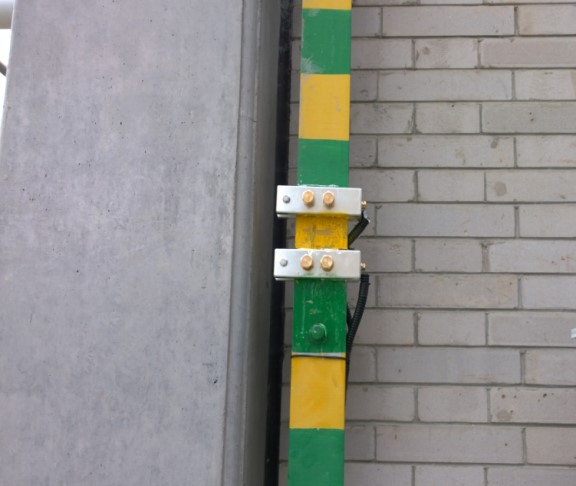

                                                                                      圖3 傳感器及監測單元現場安裝效果圖

實際運行效果
        交直流混聯電網直流偏磁同步監測預警系統在宜昌部署后，已連續無故障運行3年多的時間。監測數據表明，當換流站單極運行時，多個特征變電站監測點均捕捉到了異常數據波動：

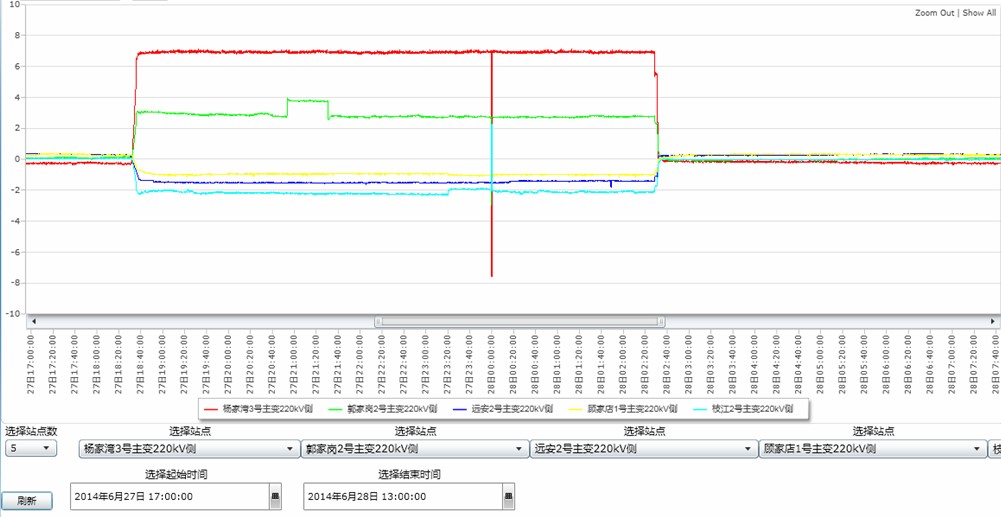

        圖4為6月27日18:32至6月28日02:32葛洲壩換流站極I單極運行時，在輸出功率為580MW,負荷電流為1180A時間段，監測點電流波形對比。

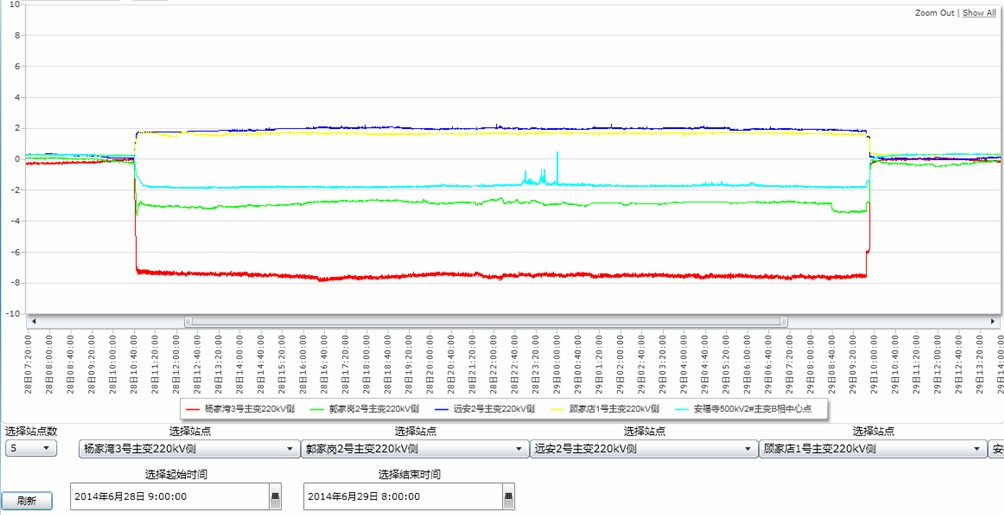

        圖5為6月28日10:39至6月29日09:50，葛洲壩換流站極II單極運行時，在輸出功率為580MW，負荷電流為1192A時間段，各監測點直流電流波形。

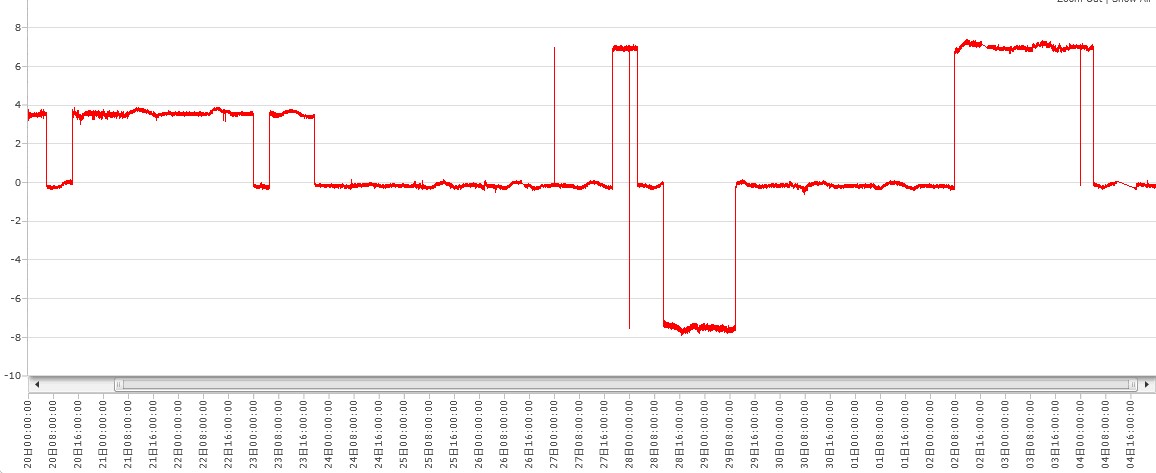

        圖6為楊家灣監測點在極I和極II切換全過程的電流波形。通過與省調度中心收集的資料對比，監測點直流電流發生躍變時間與換流站運行方式切換時間對應，監測點電流方向的變化與接地極入地電流的方向一致。

                                                                                              圖4 極I單極運行主要監測點波形

                                                                                                圖5 極II單極運行主要監測點波形

                                                                                                圖6 楊家灣監測點電流波形

結論
        系統運行情況表明，各特征變電站的監測裝置能準確同步采集監測點變壓器中性點流過的直流電流，整套系統具備良好的抗干擾能力和較高的測量精度。監測系統能在換流站單極運行的同一時刻同步監測交流電網直流電流的分布情況，為下一步全網針對性采取直流偏磁抑制措施提供數據基礎和驗證依據。

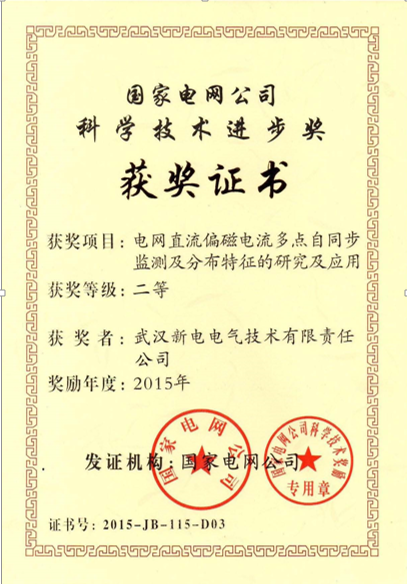

        本項目于2015年分別獲得國家電網公司科技進步二等獎、湖北省電力公司科技進步一等獎，證書如圖所示。
