1） 通過工頻振蕩方式提供10kV，2000A容量的工頻電源，振蕩時間100ms，最大可提供5kA短時負載短路電流。被試驗設備完全處于實際運行工況；
2）可產生200kV的標準1.2/50雷電沖擊電壓，模擬設備實際中遭受雷擊過程；
3）雷電沖擊電壓可在工頻振蕩波形的任意相位產生，便于考核設備在不同電壓相位下的性能；
4）占地面積小，與系統無關，可靈活配置和移動；
5）軟件設置，自動控制。
性能指標
10kV工頻振蕩電源
(1) 提供標稱10kV電壓等級的單相交流電源，工作頻率50Hz±1Hz；
(2) 提供能量：≥22000J；
(3) 提供短時工頻負載短路電流≥5kA；
(4) 提供工頻振蕩電壓波形峰值不低于額定電壓持續時間：＞100ms；
(5) 工頻電源具備過壓、過流保護和后備二級保護功能；
200kV雷電沖擊發生回路

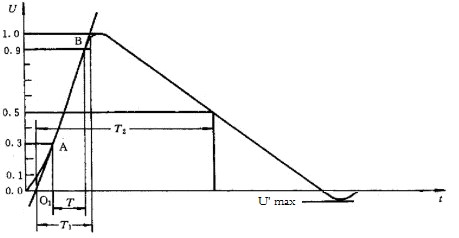

(1) 提供標準雷電沖擊電壓波形如下圖所示：
(2) 提供雷電沖擊電壓峰值在5～200kV之間可調；
(3) 雷電沖擊回路對地雜散電容：≤1000PF；
(4) 電壓利用系數：≥80%；
直流高壓充電電源
(1) 充電電壓在0～10kV之間可調；
(2) 充電至額定電壓時間：≤10s；
(3) 充電電流有效值：≥500mA；
同步控制及檢測保護回路
(1) 同步信號與雷電沖擊時延：≤2us；
(2) 同步控制觸發功率確保工頻電源回路觸發時延≤5us；
(3) 具備系統電壓、電流檢測顯示功能；
(4) 具備系統故障檢測、指示故障信號功能，同時產生系統停止運行指令。
