產品概述
        配網電氣設備多、分布廣、無避雷線保護且線路自身絕緣水平較低，易遭受雷擊，影響電網的安全運行。相關統計表明，雷擊線路引發的跳閘次數占總跳閘次數的40%-70%。在多雷、土壤電阻率高、地形復雜的地區，雷擊跳閘率則更高。為保證配網運行的安全性和可靠性，需加強配網線路的防雷保護。運行經驗表明，線路避雷器是最直接有效的防雷保護裝置，但若要顯著降低雷擊跳閘率，需逐級桿塔均安裝線路避雷器。由于我國供電區域大，線路避雷器成本較高，難以全線安裝，一般只在某些線路的易擊段有選擇性地安裝，導致了雷擊事故還是時有發生。
        武漢水院電氣有限責任公司研制的LSQ10CX-10型10kV線路型多間隙避雷器，通過多級滅弧腔體的空氣絕緣擊穿建立電弧，同時應用電弧產生的高溫高壓進行吹弧直至電弧熄滅，這一過程持續時間極短，在泄放雷電流的同時不會引起繼電保護裝置動作，供電的可靠性得到很大的提高。同時，空氣具有極佳的絕緣自恢復性能，可耐受多次雷擊，相比于金屬氧化物避雷器，運行壽命更長。
        LSQ10CX-10型10kV線路型多間隙避雷器利用了短間隙電弧的基礎理論，結合滅弧腔體結構設計實現與線路絕緣子的絕緣配合。在線路遭受雷擊過電壓入侵時能夠快速動作，形成閃絡通道泄放雷電能量，同時通過腔體強烈的吹弧作用有效增強電弧等離子體去游離作用，可在半個工頻周期（10ms）內有效切斷工頻續流，恢復線路絕緣強度，保護線路正常運行。該型號多間隙避雷器滿足IEC60099-8標準及國內電力系統行業標準規范，適應國內自然環境條件和電網不同工況下的運行條件，具有無氧化鋅閥片、結構簡潔、安裝方便、運維簡單等優點。并通過了國網電力科學研究院電力工業電氣設備質量檢驗測試中心型式試驗驗證，適用于10kV架空配電線路中絕緣導線和裸導線過電壓防護。
       防雷機理

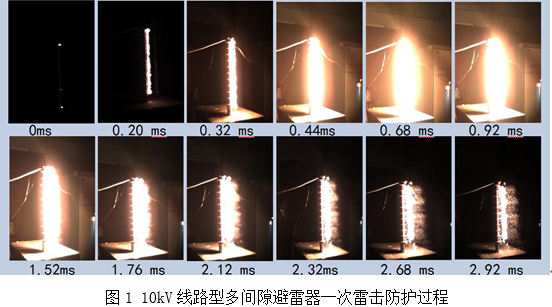

        當10kV線路型多間隙避雷器被雷電過電壓擊穿后，電弧在每個腔室間隙的電極間產生，加在多腔室間隙上的工頻電壓會沿著電弧通道產生工頻續流。而多腔室間隙可以看成是一個多重滅弧室系統，將一段長電弧切割成很多小段，在每個滅弧室內對這些小電弧進行滅弧。當電弧剛開始在兩個電極之間產生時，電弧長度很短，而且在滅弧室內部燃燒，由此產生的高溫會使滅弧室底部氣體急劇膨脹，氣壓急劇增大，而滅弧室只是一端開口，氣壓會驅使電弧朝開口方向移動，而電弧起始點基本保持不變，電弧逐漸向外膨脹，直到電弧被吹到滅弧室之外，有效增強電弧等離子體去游離作用，實現快速熄弧，恢復線路絕緣強度，一次雷擊防護過程如下圖1所示。         在熄弧過程中，電弧長度的拉長使得弧道電阻增大，維持電弧燃燒的弧道壓降增加，而經過多腔室間隙的串聯疊加使得弧道壓降增加顯著，由電弧負的伏安特性可知，電弧電流迅速減小，同時由于系統電源電壓一定，弧道壓降的增加降低了系統回路中線路部分的壓降，當線路阻抗一定時，工頻續流幅值也會減小。即多腔室間隙的吹弧，既提高了弧道壓降也降低了工頻續流，使得電弧的持續燃燒變得更加困難，且弧道壓降的提高使得系統不會發生短路性跳閘。
        10kV線路型多間隙避雷器的結構設計使電弧通道被分成多段，多段串聯間隙的近陰極效應相疊加確保工頻續流在過零后不發生重燃。所以，多腔室間隙遭受雷擊后形成工頻續流的概率小于50%，最大燃弧時間為工頻半周時間10ms，且燃弧持續階段的弧道壓降使得系統不會發生短路性跳閘事故。
       產品特點及用途

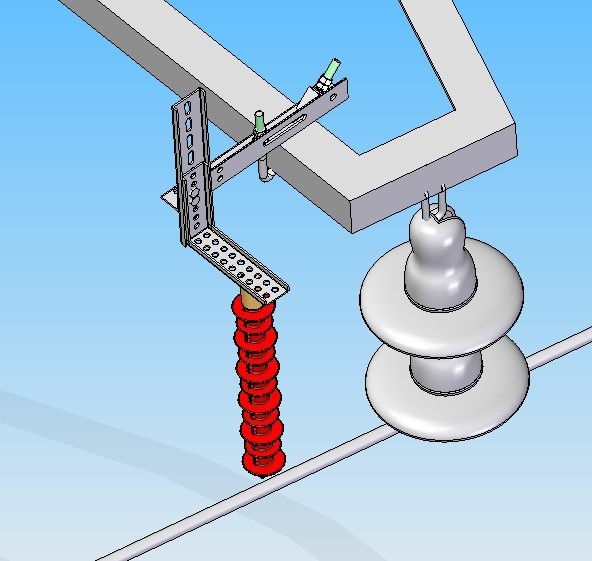

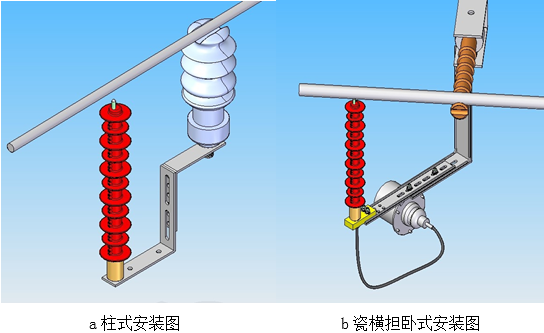

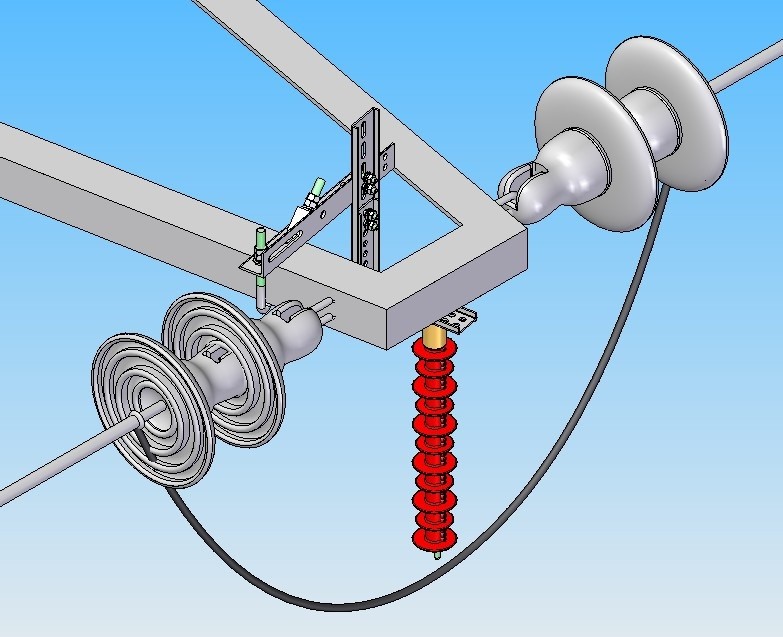

        LSQ10CX-10型10kV線路型多間隙避雷器整體結構分為空氣主間隙和多腔室間隙本體兩大部分。主間隙的設計主要用來隔離正常工頻電壓，同時能夠承受正常波動范圍的系統操作過電壓和諧振過電壓。在面臨雷擊過電壓或者超出系統允許范圍的操作過電壓時主間隙能夠確保避雷器整體可靠動作，泄放過電壓能量。本體為固定數目的多腔室間隙串聯而成，主要用于切斷電網過電壓閃絡后的工頻續流，恢復線路絕緣。
該線路型多間隙避雷器具有如下特點：
1.   復合外套具有優良的電氣絕緣性能和化學穩定性，具有優異漏電起痕指數高、耐飛弧、耐鹽霧、耐塵土污染等特性。
2.   本體無金屬氧化物材料，無高壓電老化、泄露電流加劇以及密封受潮等問題。
3.   通流容量大、耐電弧灼燒。
4.   可耐受短時多重雷擊、超強雷電流和嚴酷濕污環境等極限工況。
5.   重量輕、使用壽命長、安裝快捷，基本實現免維護。
       環境條件
1. 正常運行條件
        10kV線路型多間隙避雷器在下述正常運行條件下應能正常運行：
a）環境溫度在-40℃至﹢40℃范圍內；
b）海拔不超過1000m；
c）抗震能力：地面水平加速度2.5m/s2，地面垂直加速度1.25m/s2，安全系數1.67；
d）覆冰厚度不大于20mm；
e）d級污區及以下。
2. 異常運行條件
        下述是10kV線路型多間隙避雷器典型的異常運行條件，在10kV線路型多間隙避雷器使用時需要特殊考慮，我公司將會依據客戶實際運行環境條件對產品使用效果進行評估并提出解決方案。
a）環境溫度高于﹢40℃或低于-40℃；
b）海拔高度超過1000m；
c）風速大于35m/s；
d）覆冰厚度大于20mm；
e）異常運輸和貯存；
f）多腔室間隙裝置靠近熱源；
g）能引起絕緣表面或安裝金具劣化的煙氣或蒸汽；
h）因煙氣、灰塵、煙霧或其他導電物引起的嚴重污穢；
i）粉塵、氣體或煙氣的爆炸混合物。
       主要技術參數

序號	名稱	參數
1	額定電壓（kV）	13
2	額定頻率（Hz）	50
3	工頻耐受電壓	工頻濕耐受電壓不小于26kVrms、1min
4	表面絕緣強度	沖擊耐受電壓≥56kV；工頻耐受≥50kV。
5	大電流沖擊電流kA(峰值)4/10μS	65
6	2mS方波方波沖擊電流A(峰值)	150
7	標準放電電流峰值（kA）8/20μS	10
8	爬電比距（mm/kV）	25
9	工頻濕耐受電壓（kV）	≥26
10	雷電沖擊50%放電電壓峰值（kV）	≤100
11	工頻續流遮斷能力	在額定工頻電壓8.17kV峰值±30°范圍內應遮斷工頻續流。
12	伏秒特性曲線	雷電沖擊（放電時間在1～10us伏秒特性曲線應低于線路絕緣子15%）
